HB-J200MOA避雷器监测装置(变电)
1、采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量
2、采用动态相量补偿算法，实现高精度测量信号分析
3、采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”
4、采用分布式测量结构，即就地测量、数字传输
5、可带电安装，即不需要主设备停电安装，方便、快捷的接入系统

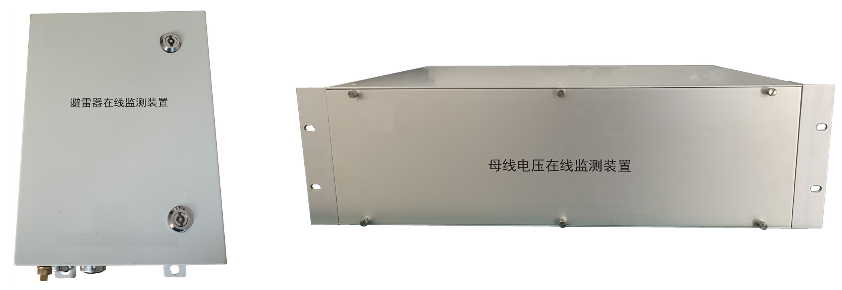

避雷器在线监测装置采用模块化设计，每个装置分别采样避雷器的ABC三相电流或同时采集母线ABC三相电压，同时还采集公用电源220V的幅值和相位，为采集控制单元提供计算对比数据。每个避雷器在线监测装置都具备CAN或485通信功能，装置之间通过总线互联。
具体功能如下：
1、采集避雷器装置的泄露电流及参考电压，计算避雷器泄露电流基波及3、5、7、9次谐波，统计雷击次数及雷击时间等。
2、采集PT单元母线电压及参考电压，计算母线电压基波及3、5、7、9次谐波。
3、CAN或485网络通信
4、实时时钟：每个装置都具备实时时钟的功能
5、温湿度采集控制：采用高精度温湿度传感器，可以实时采集装置内部温湿度。
6、IEC61850通信
技术参数
工作环境
- 工作电压
- 交流 220V±10%,50Hz
- 功耗
- 额定电压下＜5W
- 环境温度
- －45～80℃
- 测量误差
- ±0.1℃
- 工作环境湿度
- ≤100％
- 测量误差
- ±2%
监测参数指标
- 测量电流范围
- 0.05mA～700mA，测量精度±1%或±10μA多循环校准
- 母线电压测量范围
- 35kV～1000kV, 测量精度0.5%
- 谐波电压测量范围
- 3、5、7、9次，测量精度±2%带自校准
- 系统频率测量范围
- 45～65Hz，测量精度±0.001Hz
- 雷击次数记录
- 0～255
- 温度
- -45℃～80℃，±0.1%
- 湿度
- 0～100%RH，±2%
- 系统设计使用寿命
- 超过10年
其他技术指标
- 监测周期
- 出厂设置1 小时
- 最短监测周期
- 小于5 分钟
- CAN网结构，网络速率为
- ＜500Kbps
- RS485结构，网络速率为
- ≤2400bps
- 系统生存周期
- 3年以上
- 系统的平均无故障工作时间（MTBF）
- 户内：大于5×104小时； 户外：大于3×104小时
