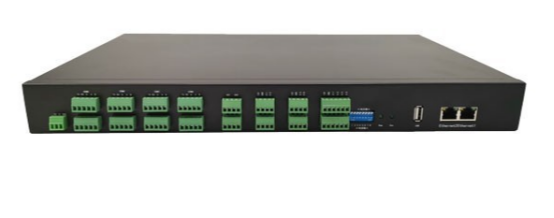

HB-SD810 电缆综合在线监测系统 电缆隧道综合在线监测装置

电缆接头综合在线监测系统适用于6kV至500kV等级电缆接头的局部放电、接地环流及温度在线监测，能实时显示电缆接头的局部放电幅值、频次以及环流、温度数据并进行温度成像信息直观展示，确定放电点相对位置，必要时给出报警，并能存储测试谱图、放电趋势、温度图像，从而及时发现电缆接头的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为电缆的检修工作提供依据。

系统最小测量放电幅值：2pC，脉冲电流传感器的频率范围为1M～100MHz；电流互感器测量范围0～300A；温度传感器灵敏度为±0.5℃，温度测量范围为－55℃～+125℃；双光摄像头采用热成像及可见光技术，测温精度为±2℃/读数的2%。

系统采用模拟滤波、脉冲分组、周期脉冲剔除、设置动态阈值、开相位窗口等综合抗干扰措施，使测试数据真实可靠。
