HBSF6-800 SF6密度微水综合气体监控系统
1. SF6 微水传感器具备自动校准功能，自动纠正零点偏差
2. 专业的气室设计，有效缩短微水传感器与本体的距离
3. 密度采用一次硬件补偿和二次软件补偿技术，精度更高
4. 可按预设值或用户给定值自动启动低压报警和闭锁装置
5. 全隔离 RS-485 总线通讯接口，终端电阻动态配置
6. 通过后台软件自动绘制状态变化趋势图
7. 用户可定义设置报警与闭锁门限值
8. 全密封，抗干扰，适用于室外和低温环境
9. 支持在线校准功能和固件更新功能
SF6微水密度在线监测装置主要应用于变电站内应用SF6气体绝缘的高压电气设备的在线监测，该SF6微水密度在线监测装置能够实时在线监测高压电气设备中的SF6气体压力、密度、温度、露点和PPM值。并提供SF6气体水分超标报警功能，密度报警。数据处理服务器自动采集存储监测数据.并且将数据变化趋势完整保存下来。数据处理服务器对收到的数据进行显示和处理，给出测试结果和变化趋势曲线。并可将监测数据及报警信号实时上传至上级监控中心或者运程监控后台。
技术参数

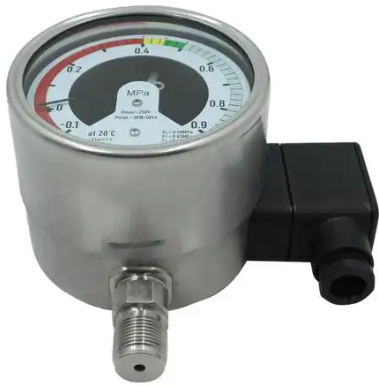

机械控制部分
- 显示范围
- -0.1MPa~0.9MPa(表压)0~1.0MPa(绝压)
- 精度等级(显示和接点)
- 1.0/1.6级(at20°C)
- 正常工作环境冲击等级
- 50g，11ms(断路器气室)；30g，7ms(其它气室)
- 接点电阻
- 在常温、最低温度和最高温度时，仪表接点接通后其直流电阻值都应<10
- 绝缘强度
- 能承受(45~60)HZ的正玄波电压，2KV历时1min的耐压试验，实验中漏电电流应<0.5mA
- 密封性能
- ≤1X10-8mbar.l/s
工作环境
- 温度范围
- -40~+80℃C(低温时-40~60℃C)
- 相对湿度
- ≤95%RH
- 防护等级
- IP65
- 接点数量
- ≥3对，微动开关
- 充油
- 可选
电子远传部分
- 压力测量范围
- -0.1MPa~0.9MPa(表压)0~1.0MPa(绝压)
- 压力测量精度
- ±0.5%FS
- 温度测量范围
- -40~+80°C(低温时-60~+80°C)
- 温度测量精度
- ±1℃
- 密度范围
- -0.1MPa~0.9MPa(表压)0~1.0MPa(绝压)
- 密度精度
- ±1%FS
- 测量一致性
- 电子与机械测量结果偏差≤1.6级
- 通信方式
- RS485、Lora、WAPI、4G/5G无线通讯 可选
- 通信协议
- 符合Q/GDW 12020-2019《输变电设备物联网微功率无线网通信协议》、国网输变电物联网标准通信协议和《智慧变电站技术规范第4部分:数字化远传表计》要求
- 抗电磁干扰性能
- GBIT 17626《电磁兼容 试验和测量技术》 Ⅲ级
- 供电电源
- DC 24V±10%或内置大容量电池

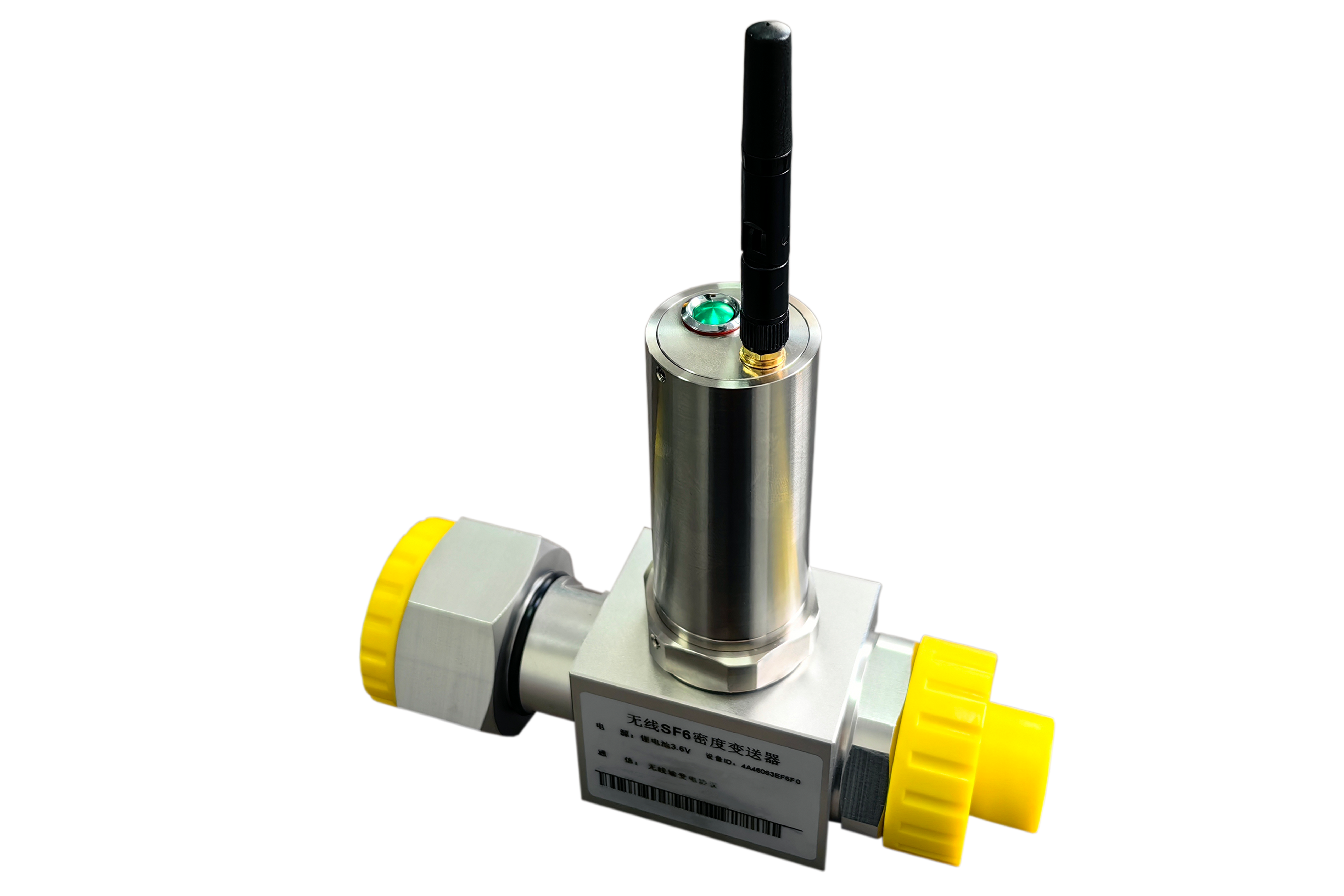

微水变送器部分
- 远传信号露点测量准确度
- ±2℃
- 微水值测量范围
- 10～20000ppm
- 使用密度范围
- 0～1.0
- 传感器响应时间
- <0.5 S(20℃)
- 密封性能
- ≤10-8mbar · I/s(氦气检验)
- 外壳防护等级
- IP65
- 通信方式
- RS485
- 供电电压
- DC24V±15%
- 传感器材料
- 全金属不锈钢

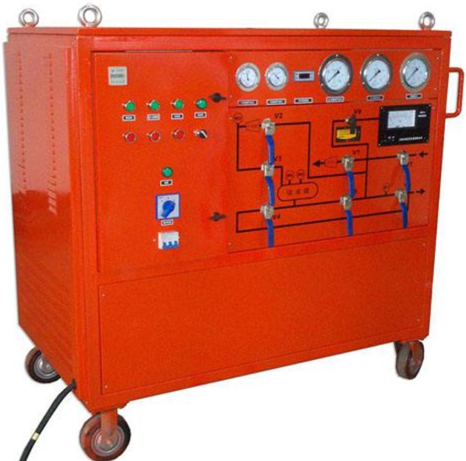

循环箱部分
- 释放流量
- ≥3L/min
- 工作环境
- -40～+80℃ ≤95%RH
- 抗电磁干扰性能
- GB/T 17626《电磁兼容试验和测量技术》Ⅲ级
- 供电电压
- AC 220V±15%
- 额定功率
- ≤200W
- 装置外形尺寸
- 280×260×420
- 循环周期
- 可根客户现场需求设置
